部品簡単作成術《地図編》

データ作成に関して、「地図の作り方が難しい、分からない」といったご質問をいただくことがあります。ここでいう地図とは、DMや会社案内などによく載っている案内用の略地図を指します。

地図の作成は複雑なため、インターネットで掲載されている地図を、そのまま印刷物に流用されるケースがよく見受けられますが、これは要注意です。
ネット上の地図データは、殆どが72dpi（低解像）のgif（ジフ）画像です。モニタ上では判読可能ですが、印刷すると粗く表現され、最悪、文字が潰れて読めないこともあります。
以下、Illustratorを使用した、地図作成方法の一例を紹介致します。Illustratorをお持ちでない方、データの作成に自信のない方は、弊社での地図作成も承りますので、ご相談ください。

※画像はMacOSXのものです。
※ソフト又はOSのバージョンにより、メニューの名称などが若干異なる場合がございます。

Illustratorを使用した地図作成方法

1. 下絵を用意する。
   大体の位置関係を把握する為に、下絵が必要です。参考となる地図があれば、スキャナーで撮り込みましょう。

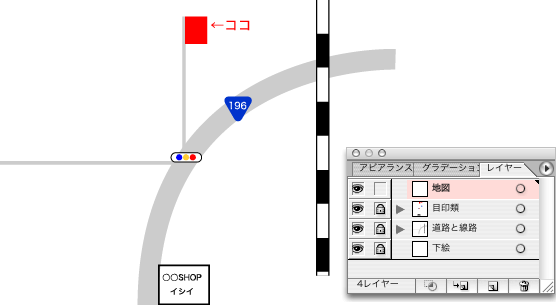

   スキャナーがなければ、 インターネットで掲載されている地図画像を下絵にすると良いでしょう。ただし、この場合の画像はあくまで「下絵」であり、印刷前には削除する必要があります。下絵は専用レイヤーで分けておき、左図のようにロックしておくと下絵がズレることはありません。
2. 境界線、道、線路を作る。
   地図とは道案内ですから、まずは道をつくりましょう。まず「道」専用の新規レイヤーを作成し、
   • ペンツールで大体の線を引く

   • ハンドルの操作で滑らかに形を整える

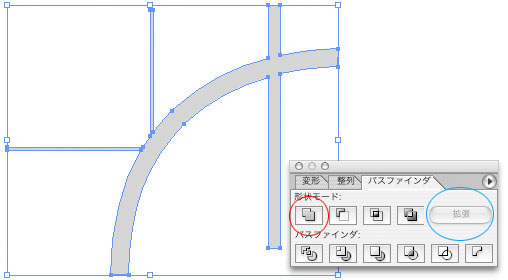

   • 「線種→線幅」で道幅を調節し、交差するのであれば、パスのアウトライン化（オブジェクト→パス→パスのアウトライン）のあと、で合体（パスファインダ→赤丸箇所クリック→青丸箇所クリック）する。

   線路は破線と白線の組み合わせ、境界線は破線のpt変更、国道などはグレーと白の線の組み合わせで作りますが、アピアランス機能により、これらは一つの線として変形、延長ができます。 複数ある場合は、グラフィックスタイルで登録しておくと、作業効率が上がり、便利です。

   【線路の作成手順】


   1. ペンツールで直線を描きます。（例では線幅を10ptに設定）

   2. 「新規線を追加」後、色・破線の設定を行います。
      （例では線幅を8pt、破線を線分20pt、間隔33ptに設定しました。）

   3. あとは、「グラフィックスタイル」のパレットへドラッグすれば登録完了です。
3. 地名、目印を作る
   こちらも地名・目印専用の新規レイヤーを作成します。これは、地名として使用する「テキストパス」と、道路として使用する「線オブジェクト」が同スペースで混在していると、データを変更、修正するときなど、目的の部品を選択するのが難しくなるからです。修正時には不要なレイヤーをロックしておくと、そういった手違いも起きにくくなります。
   文字の大きさ全体を変える可能性も考慮し、建物の図形などは、また別レイヤーにしておくと良いかもしれません。

4. マスキングをする。
   地図はその目印だけのものでなく、近隣地域のチラシなどあれば流用できるかもしれません。道路や境界線は掲載範囲で区切っておくのではなく、最終的にはマスクで区切って使用する方が、後々の応用が効きます。地図データは、Illustratorで配置画像として別に作成しておくと、地図を掲載位置に応じてマスクでずらしておくこともできます。各ページのお店ガイドと、全体のマップをリンクするなどの使用も考えられます。

【注意点】
地図作成は線ツールを多く使用する為、拡大縮小の際、「線幅も拡大縮小する」かどうかで、見栄えが違ってきます。例えば、会社案内用として作成した地図データを、大きなポスターに流用する場合、「線幅も拡大縮小」していなかったため、線路の縦線がとても細くなってしまった、、、という例もあります。逆に、小さなDMに流用する場合、線幅が縮小されず図全体が潰れてしまうケース、逆に線が細くなりすぎるケースなどもありますのでご注意ください。

【対応策】

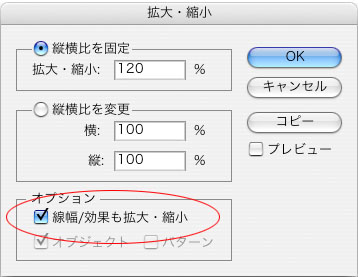

拡大縮小ダイアログの、「線幅／効果も拡大・縮小」にチェックを入れて、拡大・縮小します。

地図は、それは見る人が如何にわかりやすく、目的地へたどり着けるかが第一です。デスクトップ上で一から十まで済ませてしまうより、最初は紙に手書きで目的地や道順を確認してみるなど、全体のイメージを確実にした方が、データを作成した方が早くなります。
