折り加工《加工を前提としたデータ作り》

しばしば、巻き三つ折り、観音折りなど、折り加工がある印刷物をデータ入稿でご発注いただくケースがあります。一見、きれいに仕上げているのですが、「折り」を考慮に入れられていないケースが殆どです。その他、ミシンや穴開けなどの加工に適したデータ作成というのは、印刷機をお持ちでないお客様には分かりづらいのが現状かと思われます。
そうした加工がある場合のillustratorでのデータ作成方法を紹介致します。
※その他のソフトについては、ご相談ください。

▲ページ先頭へ

巻き三つ折り簡単なイメージはこちらをクリック>>>「巻き三つ折り」

用紙を三等分して中に折ることは、数値上では可能ですが、実際には紙の厚みがあり、ふくらんでしまってきちんと折れません。
中に折り込まれる部分を若干短くする必要があります。以下はA4横で巻き三つ折りの例です。

1. A4横（縦210mm横297mm）のトンボを作り、左（右）のトンボのみ選択します。
   ※「フィルタ→トリムマーク」で作成されたトンボでないと選択できません
2. その後、「オブジェクト→移動」で97mm、100mmの順で横にコピー移動する（2～3mm位短いのが適当ですが、A4サイズを考慮し短い部分が97mm、仕上げは100mmの方が作りやすいと思います）

内容によりトンボの位置はどちらでも良いですが、横長で両面の場合、折りトンボの位置が反対になるので注意してください

▲ページ先頭へ

観音折り簡単なイメージはこちら>>>「観音折り」

巻き三つ折り同様、四等分してしまうと、内に折れる部分が重なってしまいふくらんでしまってきちんと折れません。以下は仕上がりA4の場合の例です。

1. 縦297mm横836mm（208+210+210+208）のトンボを作成し、左（右）のトンボのみ選択します。
   ※「フィルタ→トリムマーク」で作成されたトンボでないと選択できません
2. 208mm、210mm、210mmの順で横にコピー移動する（短い部分は207～208mm位が適当です）

短い部分を0.5mm単位で短くさせるのは、断裁にて若干のズレが予想されるため、避けた方が良いです。等分したときに端数が出ないような折りサイズの設定をしておきましょう。

▲ページ先頭へ

ミシン

1. トンボを作成する。または版下サイズの四角形を作る。
   ※「フィルタ→トリムマーク」で作成されたトンボでないと選択できません
2. トンボの片方または四角の一辺を選んで任意の位置までコピー移動させ、点線の属性を線種でつける。

ミシン用の罫（線）は、実際には見えない（線無しの設定）方がきれいに仕上がります。
トンボだけ作るか、出力紙に指定して頂くだけでも良いと思います。
ミシン上に文字の内容がかからないようにご注意ください。また、両面印刷でミシンがある場合、両方にミシン罫（線）があると表裏でズレる可能性があります。位置合わせには特にご注意ください。横型で天地に入るミシンの場合は位置が逆です。（例：郵便の振替用紙など）

▲ページ先頭へ

穴開け

ファイリング用の穴開けは、版下はガイドラインかアタリ（罫線無しのデータ）で○を作っていただくか、出力紙に指示していただくのが良いと思われます。線が版下にあると、加工時にズレて線が残る可能性があります。
穴開け部分に文字や写真がかからないように注意してください。穴部分は、トンボの位置や文字から10～15mmは離れているように作成しましょう。

▲ページ先頭へ

二つ折り（Indesign編）簡単なイメージはこちらをクリック>>>「二つ折り」

今回の注意点の主旨とは少し違いますが、二つ折り加工では、見開きのドキュメントの方が良い場合がありますので、参考にしてください。またIndesignを初めて（特にQuarkから切り替えて） 使用される際にとまどう部分でもあると思いますので紹介します。

IndesignでA4の見開き（A3展開サイズ）のドキュメントを作る場合

1. 見開きで3ページ分のドキュメントを新規作成、あるいはページ挿入する。

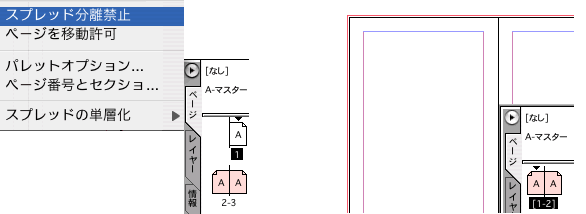

2. 2-3ページ目（見開きになっている部分）をレイアウトパレットで選択し、サブメニューから「スプレッド分離禁止」を選ぶ。
3. １ページ目（片面になっている部分）を削除する。
